Kif Trab tal-metall sinterizzat Jagħmel Prestazzjoni tal-Filtru PEM

Meta l-inġiniera jiddisinjaw sistemi tal-elettroliżi tal-ilma PEM (Proton Exchange Membrane), il-komponent tal-filtru rarament jieħu l-attenzjoni - iżda jiddetermina bil-kwiet jekk is-sistema kollha taħdem b'mod effiċjenti jew tissielet taħt pressjoni. Fil-qalba ta' kull filtru PEM ta'-prestazzjoni għolja hemm materjal kritiku wieħed:trab tal-metall sinterizzat. Il-mod kif dan it-trab jiġi magħżul, ipproċessat u mfassal direttament jifforma kemm il-filtru jimmaniġġja tajjeb il-fluss tal-ilma, is-separazzjoni tal-gass, u d-durabilità fit-tul-f'ambjenti elettrolitiċi eżiġenti.

Dan id-dokument jesplora rabtiet importanti bejn il-pedamenti tal-metallurġija tat-trab u l-prestazzjoni attwali tal-filtri PEM. Hija maħluqa għal inġiniera, professjonisti tal-akkwist u maniġers tal-proġetti li jixtiequ jagħmlu selezzjonijiet aħjar tal-materjal.

Kif sinterizzat Trab tal-metall Jiddetermina l-Prestazzjoni tal-Filtru PEM?

Ir-Rwol tal-Purità tat-Trab fl-Istabbiltà Elettrokimika

L-elementi tal-filtru ta 'elettrolizzatur PEM huma esposti għal kundizzjonijiet aċidużi ħafna u ossidanti. Il-porożità tal-qafas tista 'tiġi kompromessa maż-żmien minn impuritajiet fit-trab bażi (b'mod partikolari kontenut għoli ta' ossiġnu jew traċċa ta 'kontaminazzjoni metallika), li jistgħu jillimitaw il-konduttività elettrika u eventwalment inaqqsu l-prestazzjoni tas-sistema. Trab tat-titanju ta 'purità għolja-trattat għal standards ta' grad 0A jipprovdi l-inertezza kimika u r-reżistenza għall-korrużjoni meħtieġa mis-settings PEM. Studji tal-metallurġija tat-trab urew li trab tat-titanju b'livell ta 'ossiġnu ta' inqas minn 0.15 % wt iżomm is-saħħa ta 'bonds inter-partiċelli waqt is-sinterizzazzjoni, li jipprovdi ħitan tal-pori aktar stabbli u inqas tniġġis tal-jone fil-fluss tal-elettroliti.

Għażla tal-Materjal F'Kundizzjonijiet Operattivi Differenti

Mhux is-sistemi PEM kollha jaħdmu taħt l-istess settings. L-elettrolizzaturi bi pressjoni għolja joħolqu stress mekkaniku u għalhekk is-sottostrati tal-filtru għandu jkollhom saħħa tensili eċċellenti.

Ligi bbażati fuq in-nikil u azzar li ma jissaddadx awstenitiku bħal SS316L huma kandidati b'saħħithom għal applikazzjonijiet fuq skala medja u industrijali fejn l-effiċjenza fl-ispiża kif ukoll id-durabilità huma fattur.

Trab tal-metall sinterizzatl-għażla, għalhekk, qatt ma hija-daqs wieħed-għal kollox-. It-tqabbil tal-kompożizzjoni tal-liga t-tajba mat-temperatura operattiva speċifika, il-klassifikazzjoni tal-pressjoni u l-profil tal-espożizzjoni kimika huwa dak li jifred filtru li jdum is-snin minn wieħed li jfalli fi żmien xhur.

Distribuzzjoni tad-daqs tal-partiċelli tat-trab tal-metall sinterizzat u l-kontroll tal-istruttura tal-pori

Kif id-Daqs tal-Partiċelli Jirregola l-Preċiżjoni tal-Filtrazzjoni

L-istruttura tal-pori ta 'element tal-filtru sinterizzat mhijiex każwali, iżda pjuttost konsegwenza matematika diretta tad-distribuzzjoni tad-daqs tal-partiċelli utilizzata fil-kompattazzjoni tagħha. Trabijiet ifjen joħolqu daqsijiet tal-pori medji iżgħar u dispersjoni ta 'daqs idjaq, u b'hekk tejbu l-eżattezza tal-interċettazzjoni. Trabijiet oħxon jipprovdu kanali tal-pori akbar, li jippermettu rati ta 'fluss akbar b'inqas tnaqqis fil-pressjoni. Huwa magħruf sew fix-xjenza tal-metallurġija tat-trab li d-dijametru tal-pori f'kompatti sinterizzati huwa ġeneralment fil-medda ta '15 sa 40 fil-mija tad-dijametru medjan tal-partiċelli, skont it-temperatura u t-tul tas-sinterizzazzjoni. NAVI Titanium jiżviluppa s-sottostrati tat-trab tal-metall sinterizzat tiegħu biex jipproduċi daqsijiet tal-pori kkontrollati minn 5 sa 80 µm, li jissodisfa ħtiġijiet diversi ta 'filtrazzjoni PEM filwaqt li jżomm l-integrità strutturali.

Disinn tal-pori tal-gradjent permezz tal-gradazzjoni tat-trab

Struttura tal-pori omoġenja hija idealment adattata għall-filtrazzjoni konvenzjonali.

Topoloġiji tal-pori tal-gradjent jipprovdu benefiċċju ta 'prestazzjoni kwantifikabbli għal applikazzjonijiet PEM avvanzati, speċjalment dawk li jinvolvu kontroll konkorrenti tad-dħul tal-ilma likwidu u l-ħruġ tal-gass prodott. Sempliċement qal, il-produttur iħallat trab oħxon u fini fi proporzjonijiet magħrufa biex joħloq gradjent tad-daqs tal-pori bejn iż-żewġ naħat tal-materjal sinterizzat. It-toqob ifjen fuq in-naħa tal-għalf jaqbdu b'mod preċiż il-partiċelli, filwaqt li l-pori dejjem aktar oħxon fuq in-naħa tal-permeat jipprovdu ftit reżistenza għall-fluss tal-gass. Din il-loġika tal-gradazzjoni tnaqqas l-akkumulazzjoni tal-pressjoni lokalizzata-, iżżid l-intervall tas-servizz tal-filtru, u ttejjeb il-bilanċ ġenerali tat-trasport tal-ilma-gass fis-sistema. Hawnhekk, it-trab ma jistax jitħalla jvarja minn lott għal lott; kwalunkwe moviment fid-distribuzzjoni tad-daqs-partiċelli jeqred il-gradjent mixtieq u jwassal għal prestazzjoni irregolari tal-prodott komplut.

Għaliex il-Karatteristiċi tat-Trab Jinfluwenzaw it-Trasport tal-Ilma u l-Gass fil-Filtri PEM?

Wettabilità, Kimika tal-wiċċ, u Fluid Dynamics

Il-kimika tal-wiċċ tal-partiċelli tat-trab tal-metall sinterizzat għandha effett dirett fuq kif l-ilma u l-gass jinnavigaw fin-netwerk poruż sinterizzat.

Trab tat-titanju b'akkumulazzjoni baxxa ta 'ossidu tal-wiċċ iżomm il-karattru idrofiliku fil-ħajt tal-pori sinterizzat, u jinkoraġġixxi distribuzzjoni uniformi tal-ilma madwar l-interface tal-membrana. Dan huwa importanti għaliex tixrib irregolari joħloq tikek niexfa, li jgħollu d-densità tal-kurrent lokali u jaċċelleraw id-degradazzjoni tal-membrana.

Il-morfoloġija tat-trab għandha wkoll rwol li jista' jitkejjel. Partiċelli ta 'trab sferiku, prodotti bl-atomizzazzjoni tal-gass, jippakkjaw b'mod aktar uniformi waqt il-kompattazzjoni tad-die, u jagħtu netwerk ta' pori aktar isotropiku.

Forom irregolari tal-partiċelli jistgħu joħolqu mogħdijiet ta' fluss anisotropiku li jxaqilbu l-ilma jew il-gass lejn kanali preferenzjali - fenomenu li jnaqqas iż-żona ta' filtrazzjoni effettiva u jgħawweġ l-effiċjenza tat-trasport.

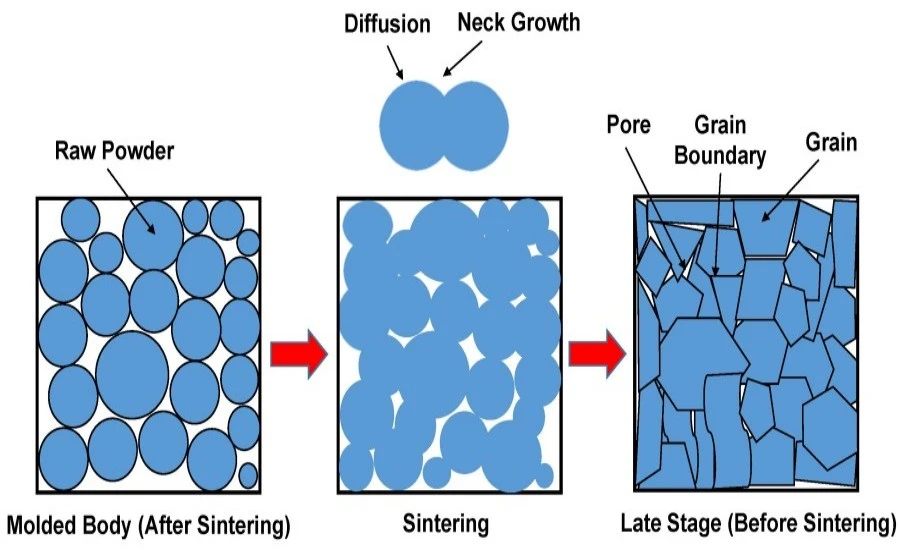

Imġieba tas-sinterizzazzjoni tat-trab tal-metall sinterizzat għal oqfsa porużi qawwija

Kif il-Parametri tas-Sinterizzazzjoni Jittraduċu Trab Fi Struttura

L-attività tas-sinterizzazzjoni, jiġifieri l-abbiltà tal-atomi tat-trab li jiffurmaw rabtiet metallurġiċi qawwija f'temperaturi taħt it-tidwib, tiddetermina s-saħħa mekkanika u d-densità tal-iskeletru poruż finali. Trabijiet ta 'enerġija tal-wiċċ ogħla, ifjen, li ħafna drabi huma prodotti aktar reċentement, sinterizzat aktar faċilment u joħolqu għenuq aktar densi bejn il-partiċelli. Dan iżid is-saħħa kompressiva, iżda mingħajr ma jagħlaq konsiderevolment in-netwerk tal-pori. Il-kontroll tat-temperatura waqt is-sinterizzazzjoni huwa wkoll ta 'importanza vitali. Sinterizzazzjoni insuffiċjenti tħalli konnessjonijiet dgħajfa bejn partiċelli li jinkisru taħt il-varjazzjonijiet ċikliċi tal-pressjoni tipiċi fis-sistemi PEM. Jekk is-sinterizzazzjoni tittieħed wisq il-kanali tal-pori kollass u l-barriera għall-fluss tiżdied. Il-proċess ta 'sinterizzazzjoni kkontrollata ta' NAVI Titanium jottimizza dawn il-karatteristiċi għal kull kompożizzjoni ta 'trab unika, sabiex il-filtru finali tal-metall poruż sinterizzat jilħaq kemm ir-robustezza mekkanika kif ukoll il-porożità miftuħa li teħtieġ l-applikazzjoni.

Konsistenza bejn Lottijiet ta' Produzzjoni

Il-prestazzjoni ta 'kampjun wieħed mhix rilevanti ħafna jekk jeżistu differenzi fl-istruttura tal-pori jew kwalitajiet mekkaniċi fl-għaxar lott ta' manifattura. Konsistenza tal-Lott tat-Trab - Analiżi tad-Daqs tal-Partiċelli, Densità Bulk, Ittestjar tad-Densità tat-Tapt u Żona tal-wiċċ Il-konsistenza tal-lott tat-trab hija s-sinsla tal-assigurazzjoni tal-kwalità fil-manifattura tal-filtri b'suċċess. Metodi stretti ta' kwalifika ta' trab li jkun dieħel jgħinu biex iżommu l-andament tal-prestazzjoni taħt kontroll fuq kwantitajiet għoljin ta' proġetti, kwistjoni ta' tħassib partikolari għal faċilitajiet ta' idroġenu ekoloġiku li jiżdiedu għal firxa ta' elettrolizzaturi ta' klassi megawatt-.

L-ottimizzazzjoni tal-Effiċjenza tal-Filtru PEM Permezz tad-Disinn Avvanzat tat-Trab tal-Metall Sinterizzat

Allinjament tal-Ispeċifikazzjonijiet tat-Trab B'Miri tas-Sistema ta'-Tul

L-ottimizzazzjoni tal-prestazzjoni ta 'filtru PEM matul il-ħajja tas-servizz tiegħu teħtieġ aktar minn għażla waħdatrab tal-metall sinterizzatgrad. Jeżiġi approċċ ta 'disinn koordinat li jintegra l-purità tat-trab, id-distribuzzjoni tad-daqs tal-partiċelli, il-kompożizzjoni tal-liga, u l-parametri tas-sinterizzazzjoni fi speċifikazzjoni tal-materjal unifikata.

Trab tat-titanju ta'-purità baxxa-ossiġenu jnaqqas l-użu tat-tagħmir elettrolitiku billi jimminimizza l-kontaminazzjoni jonika, jippreserva l-integrità tal-membrana, u jsostni l-konduttività tul eluf ta' sigħat ta' tħaddim. Għal proġetti ta'-idroġenu aħdar fuq skala kbira, dan jissarraf fi tnaqqis li jista' jitkejjel f'ċikli ta' manutenzjoni mhux ippjanati u spejjeż ta' sostituzzjoni.

Sistemi ta 'Trab Personalizzati għall-Produzzjoni ta' Idroġenu Aħdar Skalabbli

It-trasferiment ta' inizjattivi ta' idroġenu aħdar minn impjanti pilota għal implimentazzjonijiet fuq skala industrijali jqajjem il-ħtieġa ta' elementi ta' filtru sinterizzat.

Ir-rati tal-fluss qed jiżdiedu, iċ-ċikliżmu tal-pressjoni qed jaċċellera u t-tolleranza għal prestazzjoni inkonsistenti qed tonqos malajr. Soluzzjonijiet ta 'trab tal-metall sinterizzat apposta mfassla għal kriterji eżatti tad-dijametru tal-pori, għanijiet ta' densità strutturali u standards ta 'kompatibilità kimika jippermettu lil dawk li jfasslu l-filtri u l-integraturi tas-sistema biex jiksbu dawn il-ħtiġijiet skalati mingħajr ma tiġi sagrifikata l-kwalità. Il-kapaċità li tiswa-kampjuni b'mod effettiv sinterizzat b'ġirjiet ta' produzzjoni, tiffranka investiment fl-għodda u ssostni rati ta' ċertifikazzjoni żero-difetti tagħmel l-adattament tat-trab imfassal apposta approċċ vijabbli, mhux biss benefiċċju teoretiku.

Konklużjoni

Trab tal-metall sinterizzathija l-varjabbli fundamentali fil-prestazzjoni tal-filtru PEM. Mid-daqs tal-pori u d-dinamika tal-fluss għar-reżistenza għall-korrużjoni u l-lonġevità strutturali, kull attribut kritiku tal-filtru jittraċċa lura għall-għażla tat-trab u d-deċiżjonijiet tal-ipproċessar. L-inġiniera li jifhmu dawn il-konnessjonijiet huma f'pożizzjoni aħjar biex jispeċifikaw il-materjali t-tajbin, jevitaw fallimenti tal-kamp li jiswew ħafna flus, u jappoġġaw l-għanijiet ta' effiċjenza fit-tul-tas-sistemi tal-elettroliżi PEM.

Imsieħeb ma' NAVI Titanium - Fornitur ta' fiduċja tiegħek tat-trab tal-metall sinterizzat għall-applikazzjonijiet PEM

NAVI Titanium wassal filtri tal-metall poruż sinterizzat ta' preċiżjoni-inġinerija mill-2008, u għaqqad għarfien espert profond tal-materjal mal-manifattura ffukata fuq l-applikazzjoni-mill-hub tat-titanju rikonoxxut ta' Baoji. Bħala speċjalizzattrab tal-metall sinterizzatfornitur, NAVI Titanium joffri substrati tat-trab tat-titanju ta 'grad 0A-, strutturi tal-pori kompletament customizable minn 5 sa 80 μm, u kontroll rigoruż tal-kwalità tal-lott - kollha appoġġjati minn wieħed-fuq-appoġġ tekniku wieħed mill-inkjesta sal-kunsinna. Kemm jekk il-proġett tiegħek jeħtieġ kampjuni ta' prototipi jew ġirjiet ta' produzzjoni fuq skala kbira-għal sistemi tal-idroġenu aħdar, NAVI Titanium ifassal soluzzjoni li taqbel preċiżament mal-ħtiġijiet operattivi, il-kalendarju, u l-istandards tal-kwalità tiegħek. Ikseb illum u ħalli t-tim tagħna jgħinek tottimizza l-prestazzjoni tal-filtru PEM tiegħek mill-qiegħ.

📧 Ikkuntattjana:sales@navititanium.com

Referenzi

1. Ġermaniż, RM Sintering: Minn Osservazzjonijiet Empiriċi għal Prinċipji Xjentifiċi. Butterworth-Heinemann, 2014.

2. Majewski, P., & Thiessen, S. "Ipproċessar tal-Metallurġija tat-Trab ta 'Komponenti tat-Titanju għal Applikazzjonijiet Elettrokimiċi." Journal of Materials Engineering and Performance, Vol. 29, 2020, pp. 3412–3421.

3. Carmo, M., Fritz, DL, Mergel, J., & Stolten, D. "Reviżjoni Komprensiva dwar l-Elettroliżi tal-Ilma PEM." Ġurnal Internazzjonali tal-Enerġija tal-Idroġenu, Vol. 38, Nru. 12, 2013, pp{. 4901–4934.

4. Birnbaum, HK, & Sofronis, P. "Idroġenu-Plastiċità Lokalizzata Mtejba - Mekkaniżmu għall-Idroġenu-Frattura Relatata." Xjenza u Inġinerija tal-Materjali: A, Vol. 176, 1994, pp{. 191–202.

5. Cindrella, L., & Kannan, AM "Komponenti ta 'assemblaġġ ta' elettrodu tal-membrana u Degradazzjoni tal-Prestazzjoni fl-Electrolyzers PEM: Reviżjoni." Ġurnal tas-Sorsi tal-Enerġija, Vol. 193, Nru. 1, 2009, pp. 194–202.

6. Torquato, S., & Haslach, HW "Materjali Eteroġenji Random: Mikrostruttura u Proprjetajiet Makroskopiċi." Applied Mechanics Reviews, Vol. 55, Nru. 4, 2002, pp. B62–B63.
