Jista 'jkun qisu maġija li jdawwar il-melħ regolari f'qattiel tal-mikrobi qawwi, iżda l-proċess huwa fil-fatt wieħed elettriku magħruf imsejjaħ elettroklorinazzjoni. Parti waħda importanti hija fil-qalba ta 'kull sistema effiċjenti ta' elettroklorinazzjoni: il-virga ta ' l-anodu tat-titanju. Mingħajrha, ir-reazzjoni sempliċement ma tkunx taħdem kif suppost. Dan l-artikolu jimxik permezz ta 'kif taħdem l-elettroklorinazzjoni, x'jagħmel virga ta' l-anodu tat-titanju tant indispensabbli, u kif tagħżel dik it-tajba għas-sistema tiegħek.
Kif Anodu tat-Titanju Jippermetti l-Electrochlorination?
L-elettroklorinazzjoni hija l-proċess li jgħaddi kurrent elettriku minn soluzzjoni ta 'ilma mielaħ (salmura) biex tipproduċi ipoklorit tas-sodju - diżinfettant qawwi użat fit-trattament tal-ilma, pixxini, u sistemi muniċipali. Il-virga tal-anodu tat-titanju sservi bħala l-elettrodu pożittiv f'din iċ-ċellula elettrolitika, fejn isseħħ il-kimika attwali tal-evoluzzjoni tal-kloru.
Meta l-elettriku jitqiegħed fuq l-elettrodi, il-joni tal-klorur (Cl⁻) fl-ilma mielaħ jimxu lejn il-wiċċ tal-anodu. F'dak il-wiċċ, reazzjonijiet ta 'ossidazzjoni jibdlu l-joni tal-klorur f'gass tal-kloru (Cl₂). Dan il-gass imbagħad jirreaġixxi ma 'l-ilma madwaru biex jagħmel aċidu ipokloruż (HOCl) u joni ipoklorit (OCl⁻), li huma x'jagħmlu x-xogħol ta' diżinfettar.
Ir-Reazzjoni Elettrokimika fil-wiċċ tal-Anodu
Ir-reazzjoni anodika primarja fl-elettroklorinazzjoni ssegwi din it-triq:
2Cl⁻ → Cl₂ + 2e⁻
Cl₂ + H₂O → HOCl + HCl
Din is-sekwenza tipproduċi output ta 'diżinfettant li huwa proporzjonali għall-kurrent applikat, il-konċentrazzjoni tal-melħ, u l-erja tal-wiċċ attiva tal-anodu. Virga tal-anodu tat-titanju ddisinjata tajjeb timmassimizza r-reazzjoni tal-evoluzzjoni tal-kloru (CER) filwaqt li trażżan ir-reazzjoni tal-evoluzzjoni tal-ossiġnu li tikkompeti (OER), li taħli l-enerġija mingħajr ma tiġġenera l-ebda diżinfettant.
Għaliex it-Titanju Huwa l-Materjal Bażi tal-Għażla?
Titanju pur, speċifikament Grad 1 (TA1) jew Grad 2 (TA2), huwa magħżul bħala l-bażi minħabba li għandu saff ta 'ossidu fuqu li huwa stabbli u jibqa' jikber. F'jonji b'klorur għoli, aċidużi jew alkalini, dan is-saff inattiv iżomm il-metall milli jissadid. L-anodi tat-titanju ma jinħallx, iniġġsu l-elettrolit, jew jinkisru malajr taħt sitwazzjonijiet ta 'densità għolja ta' kurrent bħall-grafita, l-istainless steel, jew l-anodi tal-ħadid jagħmlu.
Minħabba li huwa mekkanikament iebes, jista 'jsir preċiżament fi pjanċi, vireg, tubi, jew forom ta' malji li jistgħu joqogħdu ma 'disinji ta' reatturi differenti.
Evoluzzjoni tal-Klorin tal-Vira tal-Anodu tat-Titanju Mill-joni tal-Klorur
L-għażla elettrokimika tal-wiċċ tal-anodu hija importanti ħafna għall-proċess tal-evoluzzjoni tal-kloru. Anke jekk sottostrat tat-titanju vojt ma jissadidx, ma jgħinx li l-kloru jevolvi tajjeb ħafna waħdu. Il-passivazzjoni tal-wiċċ tagħha twaqqaf l-elettroni milli jiċċaqilqu, li tikkawża li l-vultaġġ taċ-ċellula jkun għoli, l-output tal-kloru jkun baxx, u l-enerġija tinħela malajr. Dan huwa preċiżament għaliex il-virga ta ' l-anodu tat-titanjuteħtieġ kisja speċjalizzata biex taħdem bl-aħjar mod fl-elettroklorinazzjoni.
Reazzjonijiet Kompetituri u Sfidi ta' Selettività
Żewġ reazzjonijiet jikkompetu fl-anodu f'elettrolit tal-ilma mielaħ - evoluzzjoni tal-kloru (CER) u evoluzzjoni tal-ossiġnu (OER). L-OER jipproduċi gass ossiġnu minflok klorin, u jikkonsma l-elettriku mingħajr ma jiġġenera l-ebda diżinfettant:
2H₂O → O₂ + 4H⁺ + 4e⁻
Il-proporzjon tas-selettività bejn CER u OER jiddetermina kemm is-sistema tikkonverti b'mod effiċjenti l-enerġija elettrika f'kloru attiv. Ir-riċerka ppubblikata f'ġurnali ta 'inġinerija elettrokimika tikkonferma li kisjiet ta' ossidu ta 'rutenju-iridju fuq sottostrati tat-titanju jiksbu selettività CER 'il fuq minn 95% taħt kundizzjonijiet operattivi tipiċi (densitajiet kurrenti ta' 100-1000 A / m²), li jaqbżu ħafna anodi mhux miksija jew ibbażati fuq il-karbonju.
Kif il-Kompożizzjoni tal-Kisi tikkontrolla l-output tal-kloru?
Il-kisja katalitika fuq virga tal-anodu tat-titanju tirregola direttament liema reazzjoni tiddomina. Id-dijossidu tar-rutenju (RuO₂) huwa l-fażi attiva primarja għall-evoluzzjoni tal-kloru, li juri attività katalitika għolja għall-ossidazzjoni tas-Cl⁻. Id-dijossidu ta 'l-iridju (IrO₂) iżid stabbiltà mekkanika u reżistenza għad-dissoluzzjoni tal-kisi f'temperaturi elevati u densitajiet tal-kurrent.
Il-pentossidu tat-tantalu (Ta₂O₅) jaħdem bħala stabilizzatur strutturali, li jestendi l-adeżjoni tal-kisi u l-ħajja tas-servizz. Din il-kombinazzjoni - il-formulazzjoni klassika IrO₂-Ta₂O₅ jew RuO₂-IrO₂ - saret il-punt ta 'referenza tal-industrija għall-anodi tal-elettroklorinazzjoni ta' prestazzjoni għolja.
Għaliex il-virga ta 'l-anodu tat-titanju teħtieġ kisi MMO?
L-Ossidu tal-Metall Imħallat, jew MMO, huwa kisja katalitika b'ħafna komponenti li titqiegħed fuq bażi tat-titanju billi ssaħħan l-imluħa tal-prekursur u tkisserhom f'temperaturi għoljin (ġeneralment 400-550 grad). Il-kisja MMO ddawwar wiċċ tat-titanju li normalment huwa passiv f'wieħed li huwa elettrokatalitikament attiv. li tippermetti lill-virga ta 'l-anodu tat-titanju ssostni l-evoluzzjoni tal-kloru kontinwa u ta' effiċjenza għolja fuq eluf ta 'sigħat ta' tħaddim.
L-Erba 'Funzjonijiet ta' Kisi MMO fl-Evoluzzjoni tal-Kloru
Kisi MMO fuq virga ta 'anodu tat-titanju twettaq erba' funzjonijiet simultanji. Tnaqqas il-potenzjal żejjed anodiku għall-ġenerazzjoni tal-kloru, li jbaxxi l-vultaġġ fiċ-ċellula u l-ammont ta 'enerġija li juża. Twaqqaf il-passivazzjoni tas-sottostrat billi żżomm l-elettrolit milli jidħol f'kuntatt mill-qrib mat-titanju vojt. Ixerred il-kurrent b'mod uniformi fuq il-wiċċ ta ' l-elettrodu, sabiex ma jkunx hemm xi hot spots li jkissru l-kisi malajr wisq. Ma jirreaġixxix ukoll kimikament b'salmura qawwija, ipoklorit, jew bidliet fil-pH, li joqtol il-biċċa l-kbira tal-materjali l-oħra tal-elettrodi fi ftit jiem.

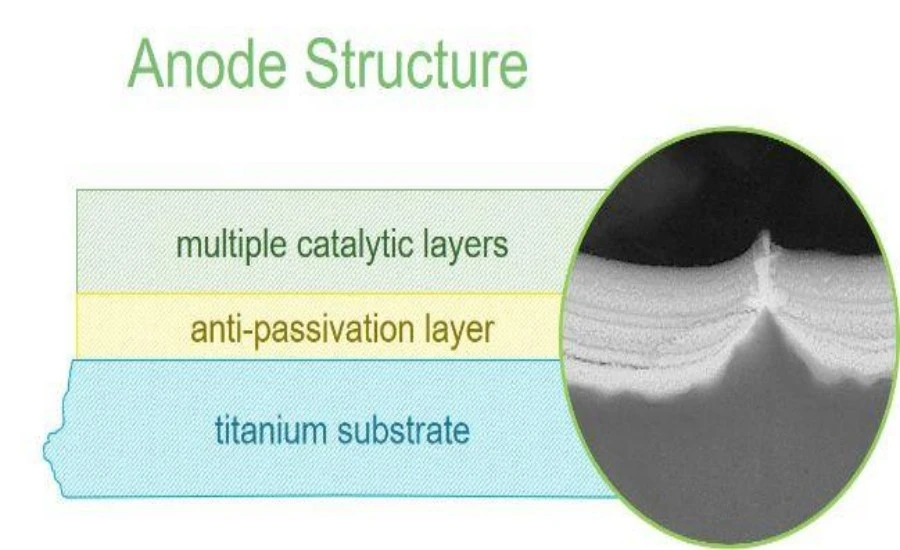

Kisi Kompost Gradjent: Il-Pass Li jmiss Lil hinn mill-MMO Standard
Normalment, il-kisi MMO jitqiegħed fuq saff lixx ta 'ossidi mħallta. Manifatturi ewlenin jużaw kisjiet komposti gradjent avvanzati, li jibnu saffi multipli b'kompożizzjonijiet differenti mis-saff bażi 'l barra. Is-saffi fuq ġewwa jiffokaw fuq li jeħlu flimkien u jassorbu l-istress,
filwaqt li s-saffi fuq barra jiffokaw fuq l-attività kimika. Dan id-disinn jiffissa erba 'problemi tipiċi li jiġru fl-elettrodi tal-evoluzzjoni tal-kloru: it-tixrid ta' mikroxquq, delamination tal-interface, passivazzjoni tas-sottostrat, u d-dħul ta 'joni tal-klorur. Sistemi li jużaw vireg tal-anodi tat-titanju miksija bil-gradjent b'mod konsistenti jiksbu konsum tal-enerġija tal-unità aktar baxx - fil-medda ta '3.2–3.8 kWh għal kull kilogramma ta' klorin disponibbli - meta mqabbla ma 'elettrodi MMO konvenzjonali b'saff wieħed.

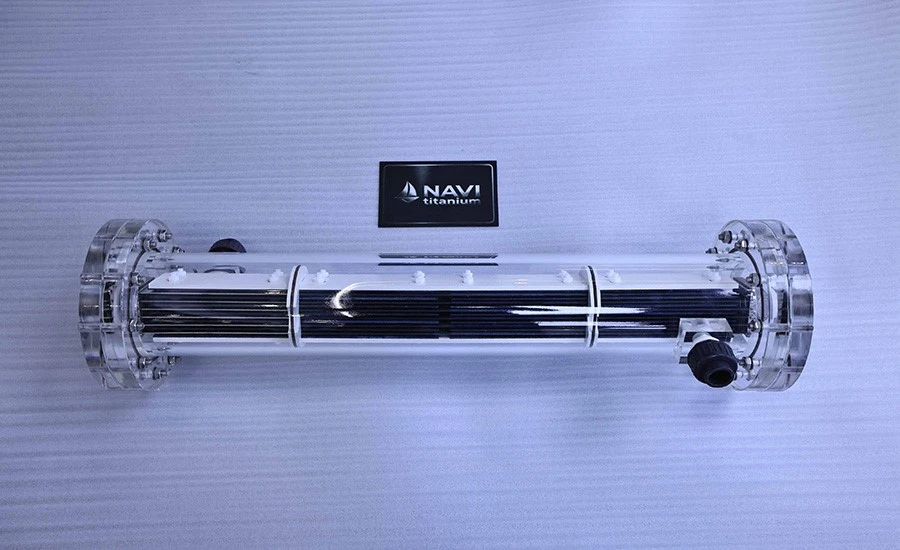

Vireg ta 'l-anodi tat-titanju fil-ġenerazzjoni ta' l-ipoklorit tas-sodju
Ġeneraturi ipoklorit tas-sodju huma fost l-applikazzjonijiet l-aktar mifruxa għalvireg tal-anodi tat-titanjumadwar id-dinja. Unitajiet żgħar fuq il-post li jagħmlu 50 g / h ta 'klorin għal pixxini u siti ta' bliet kbar li jagħmlu 5000 g / h jew aktar għat-trattament tal-ilma tax-xorb u sistemi tal-ilma li jiċċaqilqu industrijali huma ż-żewġ tipi ta 'sistemi.

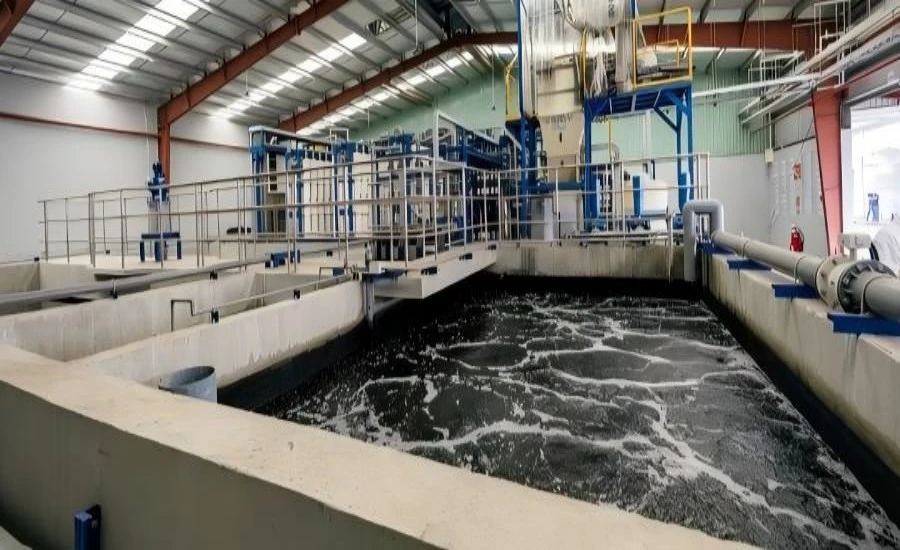

Arkitettura tas-Sistema u Konfigurazzjoni tal-Anodi
Ġeneratur ta 'ipoklorit tas-sodju tipikament jospita vireg ta' anodi tat-titanju multipli rranġati b'mod parallel fi ħdan ċellula elettrolitika. Soluzzjoni tas-salmura mielħa (3-6% NaCl) tgħaddi kontinwament miċ-ċellula, u meta meħtieġ, l-anodi jkissru l-joni tal-klorur biex jagħmlu soluzzjoni ta 'ipoklorit. Id-dijametru, it-tul, u l-ispazjar tal-vireg huma ddisinjati biex jaqblu mad-distribuzzjoni tal-kurrent mixtieqa u d-dinamika tal-fluss ta 'kull sistema. L-anodi tar-rutenju-iridju-titanju ta 'NAVI Titanium jistgħu jimmaniġġjaw sa 5000 g/h ta' rata tal-fluss, li tagħmilhom utli għat-trattament taż-żibel fl-ibliet, id-diżinfettar tal-pixxini, l-ilma tax-xorb, is-sistemi tal-ilma ġieri fil-fabbriki, u jżommu l-oċeani ħielsa mill-alka.
Benchmarks tal-Prestazzjoni f'Tħaddim Kontinwu
Taħt kundizzjonijiet ta 'tħaddim kontinwi ta' 24 siegħa - li huma standard fl-iskjeramenti muniċipali u industrijali - il-virga ta 'l-anodu tat-titanju għandha żżomm output ta' klorin stabbli mingħajr drift tal-vultaġġ jew deterjorazzjoni tal-kisi.
Gruppi ta 'studju ta' inġinerija elettrokimika sabu li l-anodi MMO tar-rutenju-iridju jżommu aktar minn 90% tal-attività ta 'evoluzzjoni tal-kloru li kellhom fil-bidu anki wara li ntużaw bla waqfien għal 8,000 siegħa f'soluzzjonijiet ta' 30 g/L NaCl. Bi trattament minn qabel ta 'sottostrat ta' kwalità għolja u proċessi ta 'kisi ottimizzati, tista' tikseb ħajja ta 'servizz ta' aktar minn 8-10 snin taħt kundizzjonijiet operattivi kkontrollati. Dan huwa standard li jbaxxi l-ispiża totali tas-sjieda għall-operaturi tal-impjanti tal-elettroklorinazzjoni b'ammont kbir.
Kif tqabbel virga ta 'l-anodu tat-titanju b'sistemi ta' elettroklorinazzjoni?
L-għażla tal-virga ta 'l-anodu tat-titanju t-tajba għal applikazzjoni ta' electrochlorination teħtieġ li tqabbel diversi parametri tekniċi ma 'l-ambjent operattiv speċifiku. Li tikseb din l-għażla mill-bidu nett tevita falliment prematur ta 'l-elettrodu, tevita ħela ta' enerġija bla bżonn, u tiżgura produzzjoni konsistenti ta 'diżinfettant matul iċ-ċiklu sħiħ tal-ħajja tas-sistema.

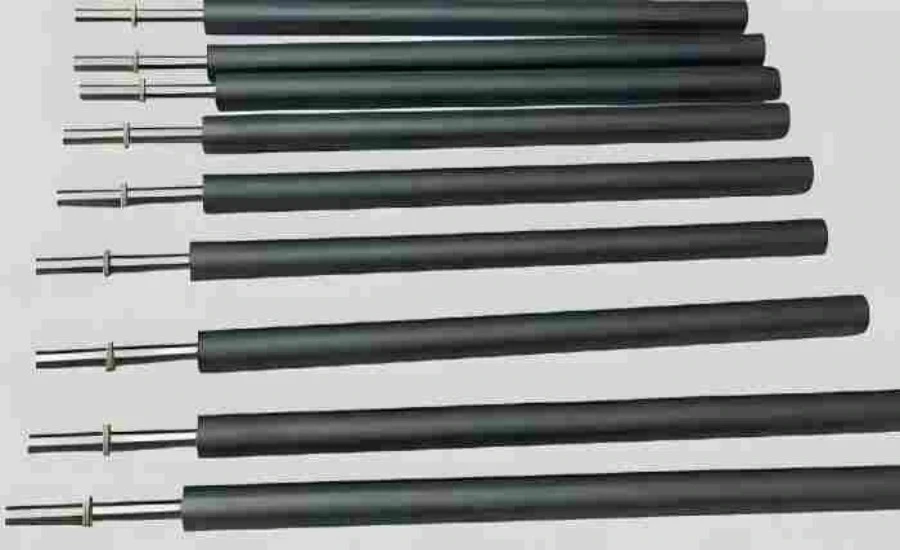

Parametri Ewlenin: Densità Kurrent, Tip ta 'Kisi, u Ġeometrija
Id-densità tal-kurrent hija l-iktar varjabbli operattiva kritika. Vireg ta 'l-anodi tat-titanju b'kisi MMO ta' rutenju-iridju joperaw b'mod affidabbli fuq firxa wiesgħa - minn 10–50 A/m² f'applikazzjonijiet ta 'protezzjoni katodika ta' intensità baxxa għal 2000-5000 A/m² f'elettroliżi industrijali b'rendiment għoli. Il-livelli tal-kurrent operattiv huma ġeneralment bejn 100 u 800 A/m² biex isir l-ipoklorit tas-sodju fis-salmura dilwita (2-5% NaCl). Il-formulazzjoni tal-kisi għandha taqbel mar-reazzjoni li tkun trid: Għall-evoluzzjoni tal-kloru, jintuża RuO₂-IrO₂. Għall-evoluzzjoni tal-ossiġnu jew ambjenti ta 'servizz imħallat, jintuża IrO₂-Ta₂O₅. Il-forma-virga, pjanċa, tubu, jew malji-tiddependi fuq it-tip ta 'reattur, il-fluss, u l-ammont ta' erja tal-wiċċ attiva li hija meħtieġa.
Fabbrikazzjoni Custom u Appoġġ Tekniku
Mhux kull sistema ta 'elettroklorinazzjoni tuża dimensjonijiet ta' elettrodu standardizzati. Proġetti ta’ retrofit, ġeometriji ta’ reatturi speċjalizzati, jew titjib muniċipali ta’ kapaċità għolja ħafna drabi jeħtieġu fabbrikati appostavireg tal-anodi tat-titanjub'dijametri speċifiċi, tulijiet, mudelli ta 'toqob, jew interfaces ta' konnessjoni.
Ħidma ma 'manifattur li joffri konsultazzjoni ta' l-inġinerija, appoġġ tad-disinn tal-proċess, u kapaċità ta 'fabbrikazzjoni tad-dwana - aktar milli prodotti ta' katalogu biss - inaqqas sostanzjalment ir-riskju ta 'integrazzjoni u l-ħin tal-kummissjonar.
Konklużjoni
Il-virga ta 'l-anodu tat-titanju mhix komponent ta' komodità - hija l-magna elettrokimika ta 'kull sistema ta' elettroklorinazzjoni. Il-prestazzjoni tagħha tiddetermina l-effiċjenza tal-ħruġ tal-kloru, il-konsum tal-enerġija, l-affidabbiltà tas-sistema, u l-ispejjeż operattivi fit-tul. L-għażla ta 'virga ta' l-anodu tat-titanju miksija kif suppost, b'dimensjoni korretta, sostnuta minn pretrattament ta 'sottostrat rigoruż u teknoloġija ta' kisi MMO gradjent, hija l-aktar deċiżjoni unika ta 'impatt fid-disinn tas-sistema ta' elettroklorinazzjoni.
FAQ
1. X'inhi l-ħajja tas-servizz tipika ta 'virga ta' l-anodu tat-titanju użata fl-elettroklorinazzjoni?
+
-
Virga ta 'l-anodu tat-titanju miksija b'rutenju-iridju MMO ta' kwalità għolja ta '8-10 snin tista' taħdem tajjeb sakemm id-densità tal-kurrent tibqa 'stabbli, il-konċentrazzjoni tas-salmura tibqa' l-istess, u l-fluss jiġi ġestit b'mod korrett. Iż-żewġ affarijiet li għandhom l-aktar impatt fuq il-ħajja huma l-kwalità tal-preparazzjoni tas-sottostrat u l-istruttura tal-finitura.
2. Jista 'virga ta' l-anodu tat-titanju taħdem kemm f'sistemi ta 'salmura dilwita kif ukoll ikkonċentrata?
+
-
Iva. Virga ta 'anodu tat-titanju miksija b'MMO magħżula kif suppost tista' taħdem f'ħafna konċentrazzjonijiet ta 'klorur differenti, minn ilma mielaħ li huwa biss 3.5% NaCl għal salmura industrijali li huwa 25-30% NaCl. Biex tikseb l-aħjar effiċjenza u durabilità tal-kisi, il-formulazzjoni tal-kisi u l-firxa tad-densità tal-kurrent għandhom ikunu mqabbla mal-konċentrazzjoni speċifika tas-salmura u l-output mixtieq tal-kloru.
3. Kif tqabbel virga ta 'l-anodu tat-titanju ma' anodi tal-grafita jew ta 'l-istainless steel fl-elettroklorinazzjoni?
+
-
F'soluzzjonijiet b'ħafna klorur, l-anodi tal-grafita jintlibsu l-ħin kollu, iħammeġ il-fluss tal-prodott u jeħtieġ li jiġu sostitwiti spiss. Taħt il-polarizzazzjoni anodika f'soluzzjonijiet mielħa, l-anodi tal-istainless steel sadid, u jħallu l-jonji tal-metall li jinstaddu s-sistema. Virga ta 'l-anodu tat-titanju miksija b'MMO hija inerta, stabbli fid-daqs, u tibqa' taħdem fl-istess livell ta 'elettrokimika għal eluf ta' sigħat. Dan jagħmilha l-aħjar għażla għal sistemi moderni ta 'elettroklorinazzjoni kemm mil-lat tekniku kif ukoll minn dak finanzjarju.
Lest biex Taġġorna s-Sistema ta' Elettroklorinazzjoni Tiegħek? Ikkuntattja NAVI Titanium
NAVI Titanium speċjalizzat fil-manifattura ta 'virga ta' l-anodu tat-titanju ta 'prestazzjoni għolja mill-2008, bi produzzjoni bbażata f'Baoji - iċ-ċentru rikonoxxut taċ-Ċina ta' kompetenza tat-titanju. Kull anodu li nipproduċu jgħaqqad sottostrati tat-titanju TA1/TA2 ta 'purità għolja ma' kisjiet MMO ta 'rutenju-iridju applikati bi preċiżjoni, li jwasslu reżistenza għall-elettrodu inqas minn jew ugwali għal 0.02 Ω u ħajja ta' servizz li taqbeż 8-10 snin taħt tħaddim kontinwu. Bħala fdatvirga ta ' l-anodu tat-titanjufornitur, NAVI Titanium ikopri l-firxa sħiħa minn 50 sa 5000 g / h proġetti ta 'ġeneratur ta' ipoklorit tas-sodju, b'kampjuni b'xejn disponibbli għal speċifikazzjonijiet standard u appoġġ tekniku one-on-one mingħajr ħlas.
Kemm jekk għandek bżonn anodi ta 'katalgu standard jew soluzzjonijiet kompletament manifatturati apposta, it-tim tal-inġinerija tagħna huwa lest biex jgħinek tagħżel, tiddisinja u tuża s-sistema tal-anodi t-tajba għall-applikazzjoni tiegħek.
Ilħaq it-tim tal-bejgħ tagħna direttament:sales@navititanium.com
Referenzi
1. Trasatti, S. (1991). Elettrokimika fiżika ta 'ossidi taċ-ċeramika. Electrochimica Acta, 36(2), 225–241.
2. Comninellis, C., & Vercesi, GP (1991). Karatterizzazzjoni ta 'elettrodi li jevolvu l-ossiġnu tat-tip DSA: Għażla ta' kisi. Ġurnal ta 'Elettrokimika Applikata, 21 (4), 335-345.
3. Kuhn, AT, & Mortimer, CJ (1973). Il-kinetika tal-evoluzzjoni u t-tnaqqis tal-kloru fuq ossidi tal-metall appoġġjati mit-titanju speċjalment RuO₂ u IrO₂. Ġurnal tas-Soċjetà Elettrokimika, 120(2), 231–236.
4. Kraft, A. (2008). Id-diżinfezzjoni elettrokimika tal-ilma: Reviżjoni qasira. Reviżjoni tal-Metalli tal-Platinum, 52(3), 177–185.
5. Birra, HB (1972). L-invenzjoni u l-iżvilupp industrijali tal-anodi tal-metall. Ġurnal tas-Soċjetà Elettrokimika, 127(8), 303C–307C.
6. Panizza, M., & Cerisola, G. (2009). Ossidazzjoni anodika diretta u medjata ta 'inkwinanti organiċi. Reviżjonijiet Kimiċi, 109(12), 6541–6569.
