Anodu tat-titanju: Tnaqqis tal-Ispejjeż tal-Metall Prezzjuż fl-Electrolysis PEM

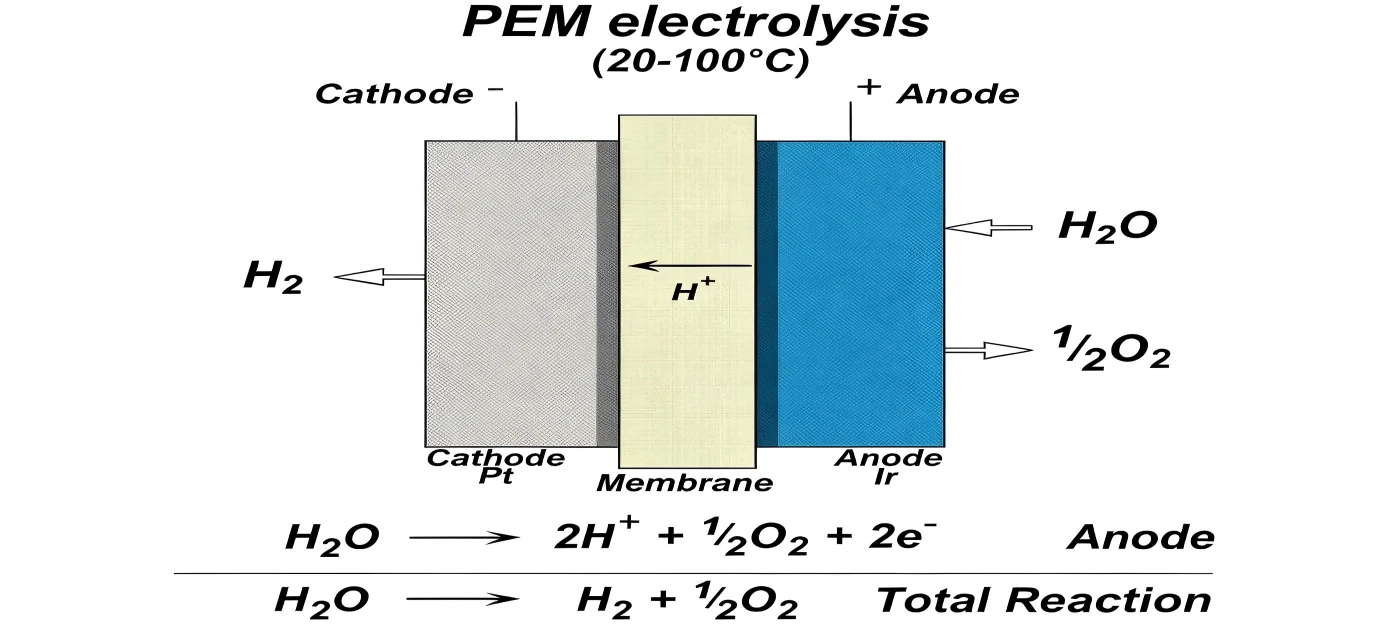

Inħawi aċidużi, potenzjali elettriċi għoljin, u ċikli ta 'tħaddim kontinwi huma esiġenti fuq elettrolizzaturi tal-ilma tal-membrana tal-iskambju tal-protoni. Il-biċċa l-kbira tal-materjali tipiċi tal-elettrodu jkissru malajr fuq l-anodu minħabba kundizzjonijiet ossidattivi qawwija. It-titanju huwa l-aħjar substrat għall-evoluzzjoni tal-ossiġnu peress li huwa reżistenti għall-korrużjoni-u strutturalment stabbli, iżda jeħtieġ kisja katalitika. L-iridju u l-platinu huma ġeneralment miksija bil-ħxuna biex jiggarantixxu l-attività katalitika u d-durabilità. Ir-riċerka mill-Ġurnal Internazzjonali tal-Enerġija tal-Idroġenu turi li d-disinji tradizzjonali ħafna drabi jimpjegaw 2-4 mg/ċm² ta 'iridju fuq uċuħ tal-anodi. Din it-tagħbija tirriżulta fi spejjeż materjali ta '35–45% tal-ispiża tal-munzell tal-elettrolizzatur minħabba prezzijiet tal-iridju li jvarjaw minn $ 4,000–6,000 għal kull troy uqija.

Il-manifattura moderna tal-anodu tat-titanju tuża teknoloġiji avvanzati ta 'depożizzjoni biex timmassimizza l-użu tal-metall prezzjuż. Id-depożizzjoni tal-fwar, id-dekompożizzjoni termali, u l-kisi tal-jone multi-ark jistgħu jipprovdu kisjiet irqaq u omoġenji b'aderenza mtejba. L-inġinerija nanoskala li żżid l-erja tal-wiċċ tal-materjal katalitiku u tnaqqas il-massa hija l-avvanz. Il-manifatturi jiksbu prestazzjoni komparabbli jew aħjar b'ħafna inqas materjal billi jipproduċu kisjiet nanostrutturati porużi b'erjas tal-wiċċ elettrokimikament attivi għolja. Kisjiet nanostrutturati b'tagħbijiet baxxi daqs 0.3-0.8 mg/cm² jistgħu jkunu ugwali għall-prestazzjoni elettrokimika ta 'disinji standard ta' saff oħxon, skont testijiet tal-laboratorju.

It-tnaqqis tal-kontenut tal-metall prezzjuż inaqqas l-ispejjeż tal-produzzjoni tal-elettrolizzatur PEM. Billi tnaqqas it-tagħbija ta 'l-iridju minn 3 mg/cm² għal 1.2 mg/cm², disinn ta' anodu tat-titanju jista 'jiffranka aktar minn 60% fl-ispejjeż tal-materjal għall-komponent waħdu. L-ottimizzazzjoni tal-prezzijiet tal-metall prezzjuż tista 'tiffranka mijiet ta' eluf ta 'dollari għal kull installazzjoni għal munzell tipiku tal-elettrolizzatur ta' 1 MW b'100-150 m² ta 'erja tal-wiċċ tal-anodu. It-tnaqqis tad-dipendenza fuq metall prezzjuż inaqqas ir-riskji tal-katina tal-provvista lil hinn mill-investiment kapitali inizjali. Il-provvista dinjija tal-iridju hija limitata għal 7-8 tunnellati metriċi fis-sena. L-użu effiċjenti tal-metall prezzjuż huwa ekonomikament ta’ benefiċċju u strateġikament vitali biex jipprevjeni nuqqasijiet ta’ materjal li jistgħu jnaqqsu l-iżvilupp tal-industrija meta l-iskjerament tal-elettrolizzatur PEM jitla’ għal livelli ta’ gigawatt sal-2030.

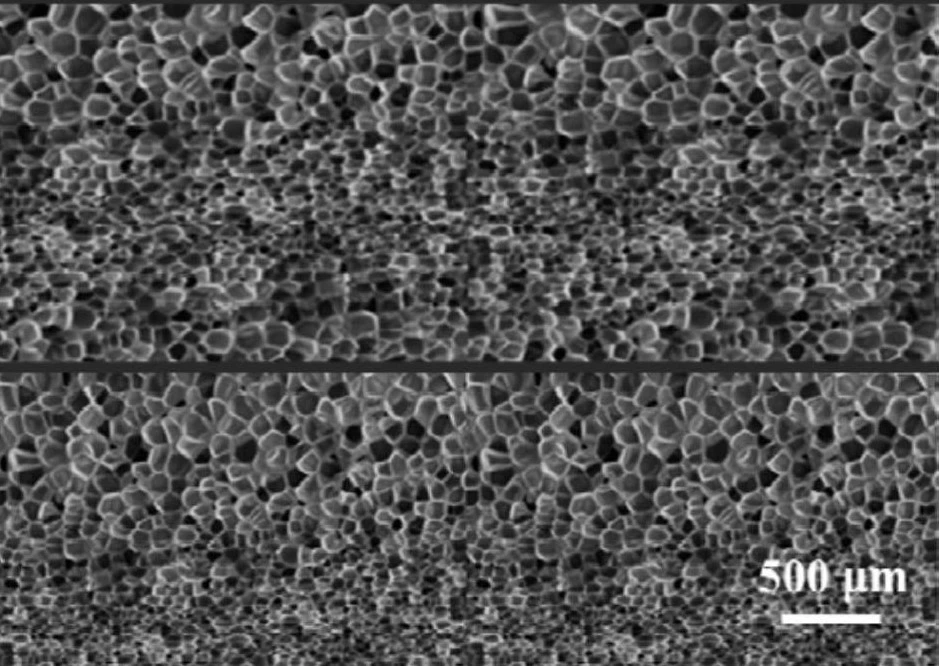

Metall-prezzjuż- baxx effettivanodi tat-titanju ibda bl-ottimizzazzjoni tas-sottostrat. Kisjiet eħxen tal-katalist huma meħtieġa għal pjanċi tat-titanju densi minħabba kuntatt ristrett tal-wiċċ. Disinji avvanzati jużaw strutturi ta' porożità gradjent biex jippromwovu kisi tal-katalizzatur-interazzjoni tas-sottostrat u trasferiment tal-massa. L-inġinerija tal-porożità tal-gradjent tiddisinja struttura transizzjonali b'daqs tal-pori li jonqos mis-sottostrat tal-massa sal-wiċċ. Dan it-tqassim jimmassimizza l-effiċjenza katalitika fl-interface u l-istabbiltà mekkanika mill-qalba densa. Is-sinterizzazzjoni tal-metallurġija tat-trab b'distribuzzjonijiet regolati tad-daqs tal-partiċelli tipproduċi profili preċiżi tal-porożità li jtejbu l-prestazzjoni elettrokimika u l-aderenza tal-kisi. L-organizzazzjonijiet tar-riċerka taċ-ċelloli tal-fjuwil sabu li s-sottostrati tat-titanju poruż ibaxxu t-tagħbija tal-katalist b'25-40% meta mqabbla ma 'pjanċi densi u jtejbu l-uniformità tad-distribuzzjoni tad-densità kurrenti. Żieda fit-topografija tal-wiċċ tiġġenera siti addizzjonali ta 'nukleazzjoni ta' depożizzjoni ta 'katalist, li jirriżultaw f'kisjiet irqaq u aktar effettivi li jifilħu ċ-ċikli tas-sħana u l-istress elettrokimiku.

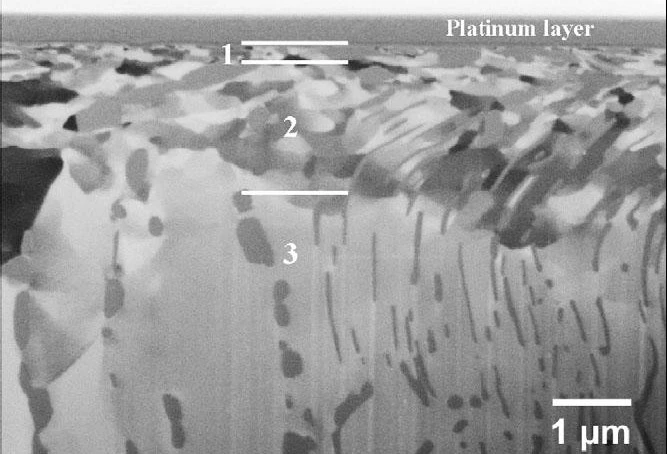

Is-sottostrat tat-titanju-interazzjoni tal-kisi tal-katalist tal-metall prezzjuż hija diffikultà kbira tad-disinn tal-anodu tat-titanju. Konċentrazzjonijiet ta 'tensjoni minn diskrepanzi ta' espansjoni termali u diskrepanzi potenzjali elettrokimiku jistgħu jikkawżaw delaminazzjoni tal-kisi jew passivazzjoni maż-żmien. Metodi innovattivi ta' transizzjoni ta' gradjent b'ħafna-saffi jintegraw saffi intermedjarji fiżiċi u kompatibbli elettrokimikament biex isolvu din id-dgħufija. Tipikament, saff TiN jitqiegħed ħdejn is-sottostrat, segwit minn saff intermedju Ta₂O₅, u finalment kisja katalitika tal-iridium-platinum. TiN jagħti konduttività elettrika superjuri u reżistenza għall-korrużjoni, filwaqt li Ta₂O₅ jipprovdi stabbiltà kimika u jevita passivazzjoni tas-sottostrat tat-titanju. Minflok ma tiffoka l-istress mekkaniku fuq kuntatt wieħed, it-teknika gradata tagħna tifrexha. L-ittestjar tal-ħajja aċċellerata juri li l-anodi tat-titanju b'saffi ta' transizzjoni mibnija b'mod xieraq idumu 10,000+ sigħat ta' tħaddim kontinwu tal-PEM, meta mqabbla ma' 3,000-5,000 għal disinji b'żewġ saffi. Id-durabilità miżjuda tamortizza l-investiment tal-metall prezzjuż fuq tul ta 'ħajja operattiva itwal, u tnaqqas l-ispiża tal-produzzjoni tal-idroġenu għal kull kilogramma.

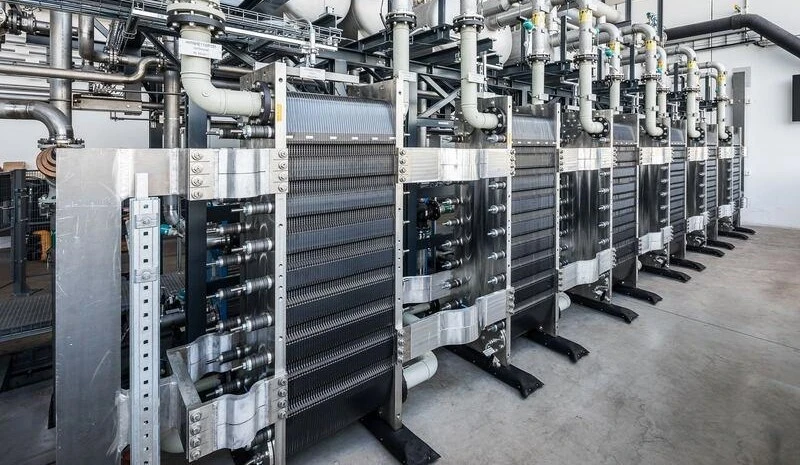

Il-firxa tal-enerġija u ċ-ċiklu ta' ħidma tal-elettrolizzaturi PEM ivarjaw minn unitajiet modesti tal-laboratorju għal sistemi industrijali b'ħafna-megawatt. Il-fehim li l-applikazzjonijiet għandhom rekwiżiti ta 'prestazzjoni distinti jippermetti formuli ta' kisi personalizzati biex jottimizzaw l-użu tal-metall prezzjuż. Filwaqt li l-faċilitajiet ta' manifattura kontinwi fuq skala kbira-jipprijoritizzaw l-istabbiltà fit-tul u r-rati baxxi ta' degradazzjoni, is-sistemi intermittenti ta'-qawwa baxxa jistgħu jipprijoritizzaw reazzjoni mgħaġġla u tolleranza għal bosta ċikli ta' start-waqfien. Manifatturi avvanzati tal-anodi tat-titanju jipprovdu proporzjonijiet tal-platinu-iridju u densitajiet tat-tagħbija mfasslin b'mod operattiv. Għal applikazzjonijiet dinamiċi, kisi ta' 0.4 mg/cm² jista' jkun ta' benefiċċju, filwaqt li impjant tal-ġenerazzjoni tal-idroġenu ta' tagħbija bażika jista' jibbenefika minn kisja ta' 0.6 mg/cm² għal lonġevità fi stat-stat.

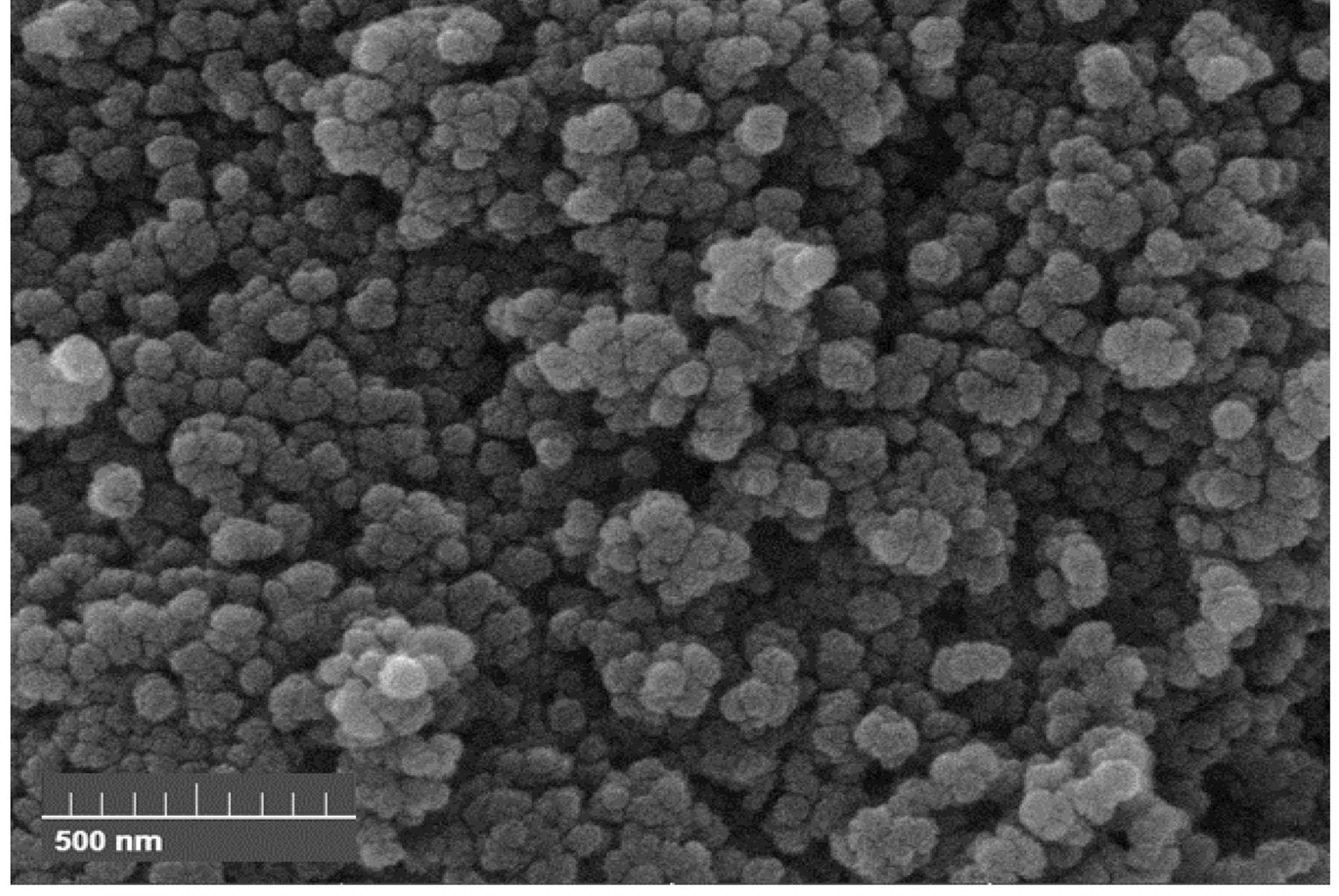

Minn kisjiet tal-metall prezzjuż bl-ingrossa għal strutturi nanostrutturati, il-filosofija tad-disinn tal-anodu tat-titanju nbidlet. Proċessi ta' manifattura avvanzati jipprovdu netwerks nanostrutturati tri-dimensjonali li jimmassimizzaw l-aċċess tar-reaġenti għal siti katalitiċi attivi filwaqt li jimminimizzaw il-massa tal-metall prezzjuż. Il-karatterizzazzjoni elettrokimika turi li n-nanometri l-aktar imbiegħda biss ta 'kisi ta' katalizzatur jevolvu l-ossiġnu b'mod attiv. Materjal midfun aktar fil-fond taħt kisi oħxon iżid l-ispiża iżda mhux l-effikaċja katalitika. Disinji nanostrutturati bi proporzjonijiet ta' wiċċ-erja-għall--volum għoli tal-wiċċ iżomm il-biċċa l-kbira tal-metall prezzjuż depożitat aċċessibbli b'mod elettrokimiku. Proċeduri ta' sol-ġel, depożizzjoni elettrokimika bl-użu ta' aġenti ta' templating, u sprej tal-plażma jiġġeneraw porosità kkontrollata u kisjiet tal-istruttura tal-qamħ. Meta mqabbla ma 'kisi tradizzjonali, dawn il-metodi jiksbu erjas tal-wiċċ speċifiċi ta' 50-80 m²/g, li jirriżultaw f'prestazzjoni katalitika komparabbli b'densitajiet ta 'tagħbija ferm aktar baxxi.

Kisjiet pur iridju huma l-aktar għaljin iżda għandhom attività katalitika kbira u reżistenza għall-korrużjoni. Billi tingħaqad iridju b'elementi orħos u stabbli, il-prezzijiet tal-metall prezzjuż jistgħu jitnaqqsu waqt li tinżamm il-prestazzjoni. Kompożizzjonijiet binarji ta' iridju-tantalu bi 30-50% tantalu bil-piż huma strateġiji popolari ta' qtugħ tal--spejjeż. Tantalu jimmodera l-attività katalitika u jistabbilizza u jirreżisti l-korrużjoni. Irridju pur għandu kinetika ta 'evoluzzjoni ta' l-ossiġnu kemmxejn aħjar, l-iffrankar ta 'spejjeż ta' spiss jegħleb id-differenza fil-prestazzjoni f'settings ta 'ħidma reali. Kompożizzjonijiet ternarji b'ammonti modesti ta 'landa, antimonju, jew metalli rari tad-dinja jippermettu għal aktar ottimizzazzjoni. Dawn il-bidliet żgħar jistgħu jżidu l-aderenza tal-kisi, l-istruttura elettrika, il-kinetika tar-reazzjoni u l-ħajja operattiva billi joħolqu kwalitajiet li jfejqu lilhom infushom. Ir-riċerkaturi qed jistudjaw kompożizzjonijiet kwaternarji biex itejbu l-ispiża, il-prestazzjoni u d-durabilità.

Il-vijabbiltà ekonomika tal-elettrolizzatur PEM tiddependi fuq l-istabbiltà fit-tul. Tradizzjonalianodu tat-titanjuil-kisi jiddeterjora b'dissoluzzjoni elettrokimiku, qsim mekkaniku-ikkaġunat, u passivazzjoni lokalizzata. Kull fażi ta 'deterjorazzjoni tnaqqas l-effiċjenza katalitika u teħtieġ sostituzzjoni tal-munzell jew restawr. Teknoloġiji emerġenti tal-kisi li jfejjaq lilhom infushom jużaw materjali li jxerrdu jew jissewwew wara ħsara lokalizzata. It-tixrid tal-partiċelli tal-ġibjun fil-matriċi tal-kisi jirrilaxxa materjal katalitiku meta jseħħu ħsarat strutturali. Metodu ieħor juża kimiċi ta 'stat ta' ossidazzjoni mħallta li jgħaddu minn tranżizzjonijiet redox riversibbli biex iżommu l-attività katalitika waqt li l-istruttura tal-kisi tinbidel. L-ittestjar fuq il-post juri li l-anodi tat-titanju li jfejqu lilhom infushom jiddegradaw 40-60% aktar bil-mod minn disinji tradizzjonali fuq tul ta 'żmien ta' xogħol ugwali. Intervalli ta 'servizz estiżi u inqas manutenzjoni jżidu l-ekonomija minħabba l-istabbiltà. Il-produzzjoni tal-idroġenu tiswa inqas għal kull kilogramma meta l-ispejjeż tal-metall prezzjuż jiġu amortizzati fuq 15,000-20,000 siegħa ta 'tħaddim minflok 8,000-10,000.

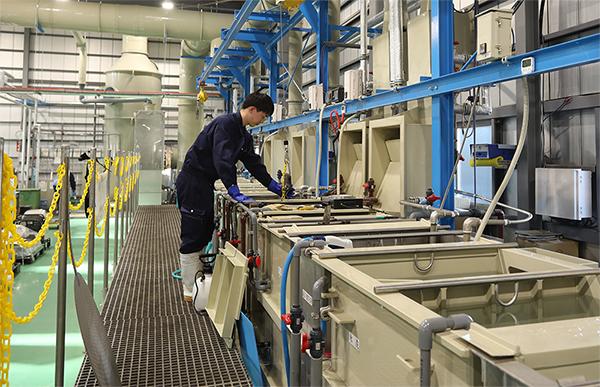

Spejjeż ta' unità għoljin u kapaċità ta' manifattura ristretta ġejjin minn metodi ta' lott u involviment tal-bniedem fis-sinteżi tal-anodu tat-titanju fuq skala ta' laboratorju-. Teknoloġiji avvanzati tal-kisi mir-riċerka għall-manifattura kummerċjali javvanzaw fil-proċess tad-domanda għal produzzjoni ta'-volum għoli u konsistenza ta' kwalità. Sistemi ta' kisi kontinwi b'topoloġiji roll-to-roll jew conveyor jagħtu spinta lill-effiċjenza tal-produzzjoni. Il-ħxuna, il-kompożizzjoni u l-omoġeneità tal-kisi ta 'preċiżjoni jistgħu jinkisbu fuq uċuħ tat-titanju enormi bl-użu ta' dawn is-sistemi awtomatizzati. L-integrazzjoni ta' sistemi ta' monitoraġġ tal-kwalità fil--linja li jgħaqqdu l-analiżi spettroskopika u l-ittestjar tal-elettriku tiżgura li kull anodu jissodisfa l-istandards tal-prestazzjoni qabel l-assemblaġġ tal-munzell tal-elettrolizzatur. L-ekonomiji tal-iskala jsiru aktar rilevanti hekk kif tiżdied l-użu tal-elettrolizzatur PEM. Il-manifattura ta' 10 MW ta' kapaċità tal-elettrolizzatur fis-sena għandha ekonomija differenti minn 100 MW jew 1 GW. L-amortizzazzjoni tat-tagħmir kapitali, l-ingranaġġ tal-akkwist tal-materjal, u l-ottimizzazzjoni tal-proċess ibaxxu l-ispejjeż tal-unità hekk kif il-volumi tal-produzzjoni jiżdiedu. Il-manifatturi jistennew li l-prezzijiet tal-produzzjoni ta 'l-anodu tat-titanju jinżlu 30-50% hekk kif l-industrija tikber għall-għanijiet ta' skjerament 2030.

Wara l-akkwist, l-ispejjeż tal-metall prezzjuż ikopru l-ħajja sħiħa. Il-fabbrikazzjoni tal-anodu tat-titanju tnaqqas il-konsum nett ta' metall prezzjuż għal kull installazzjoni tal-elettrolizzatur billi timminimizza l-iskart u tippermetti l-irkupru tal-materjal fi tmiem--l-ħajja. Proċessi ta' depożitu avvanzati jużaw 85-90% ta' metalli prezzjużi, li ħafna minnhom jintużaw f'kisi utli aktar milli jinħlew. Spray żejjed, soluzzjonijiet tat-tindif, u skart tal-manifattura huma riċiklati f'sistemi ta 'ċirku magħluq biex jirkupraw metalli ta' valur għall-katina tal-provvista. Munzelli ta 'elettrolizzatur eżawriti huma riżors utli ieħor. L-iżvilupp ta 'proċeduri effettivi biex jirkupra u jippurifika l-iridju u l-platinu minn anodi tat-titanju eżawriti jimminimizza d-dipendenza primarja tal-minjieri. Dan il-metodu tal-ekonomija ċirkolari se jżid il-provvista tal-metall prezzjuż u l-istabbiltà tal-ispiża hekk kif jiżdiedu l-elettrolizzaturi PEM.

L-għanijiet tal-prestazzjoni u r-restrizzjonijiet tal-ispiża għandhom jiġu bbilanċjati bl-użu ta 'metodi analitiċi avvanzati li jeżaminaw ħafna fatturi tad-disinn. L-iżvilupp modern tal-anodu tat-titanju juża l-immudellar tal-kompjuter biex ibassar l-imġiba elettrokimika, id-distribuzzjonijiet tal-istress mekkaniku, u l-kinetika tad-degradazzjoni skont il-kompożizzjoni tal-kisi, id-disinn tas-sottostrat u ċ-ċirkostanzi operattivi. Is-simulazzjoni tippermetti prototipi u ottimizzazzjoni virtwali malajr qabel il-produzzjoni fiżika u l-ittestjar. Il-manifatturi jistgħu jeżaminaw għexieren jew mijiet ta 'varjanti tad-disinn biex isibu kombinazzjonijiet li jaqblu ma' rekwiżiti ta 'prestazzjoni bi ftit tagħbija ta' metall prezzjuż. Din it-teknika ta' ottimizzazzjoni tuża dejjem aktar algoritmi ta' tagħlim tal-magni mħarrġa fuq settijiet ta' dejta ta' prova biex issib konnessjonijiet ta' prestazzjoni mhux-parametri tad-disinn ovvji-. Il-benefiċċju ekonomiku jmur lil hinn mit-tnaqqis tal-ispiża materjali għall-ottimizzazzjoni tas-sistema. Anodu tat-titanju kemmxejn aktar għali b'densità ta 'kurrent miżjuda jista' jnaqqas id-daqs tal-munzell għal kapaċità partikolari ta 'ġenerazzjoni tal-idroġenu, u tnaqqas l-ispejjeż tas-sistema minkejja prezzijiet ogħla ta' anodu għal kull-unità. L-immudellar teknoloġiku-olistiku li jindirizza l-interkonnessjonijiet fil--sistema jgħin jiddisinja soluzzjonijiet li jnaqqsu l-ispiża totali tas-sjieda aktar milli l-ispejjeż tal-komponenti.

L-elettrolizzaturi PEM u l-elettriku tar-riħ u tax-xemx huma meħtieġa biex jipproduċu idroġenu aħdar.Anodu tat-titanjurekwiżiti ta 'prestazzjoni jvarjaw minn input ta' enerġija stabbli għal applikazzjonijiet ta 'proċess kimiku minħabba din ir-realtà operattiva. L-anodi tat-titanju ta' integrazzjoni rinnovabbli għandhom jifilħu ċikli ta' temperatura frekwenti, varjazzjonijiet mgħaġġla tad-densità tal-kurrent, u sekwenzi ta' għeluq-restart mingħajr degradazzjoni. Formuli tal-kisi ottimizzati għal dawn is-sitwazzjonijiet dinamiċi jistgħu jagħtu prijorità lill-flessibbiltà mekkanika u r-reżistenza għall-istress termali 'l fuq mid-densità massima tal-kurrent. Din l-applikazzjoni-ottimizzazzjoni speċifika tnaqqas it-tagħbija tal-metall prezzjuż billi tuża materjali fejn huma l-aktar utli. Tekniki ta 'integrazzjoni tas-sistema jaffettwaw l-ekonomija ta' l-anodu tat-titanju. It-tul tal-ħajja tal-anodu jista 'jiġi estiż mingħajr tagħbija ta' metall prezzjuż permezz ta 'ġestjoni tal-enerġija sofistikata li twitti l-varjazzjonijiet veloċi u telimina ċ-ċikliżmu termali. L-iktar għażla kost-effettiva ta' spiss tinvolvi l-ko-ottimizzazzjoni tal-ħardwer tal-elettrolizzatur u s-sistema tal-kondizzjonament tal-enerġija aktar milli titjib inkrementali.

Disinji tradizzjonali ta 'elettrolizzatur PEM jikkunsidraw munzelli bħala unitajiet uniċi li jistgħu jinbidlu, kwalunkwe ħsara fil-komponent teħtieġ li tissostitwixxi l-assemblaġġ kollu. L-anodi tat-titanju jitħassru aktar malajr minn assemblaġġi tal-membrana jew komponenti oħra tal-munzell, u b'hekk din it-teknika ma tkunx ekonomika. Biex timmassimizza l-użu tar-riżorsi kollha, inklużi kisjiet tal-metall prezzjuż, topoloġiji modulari jippermettu sostituzzjoni selettiva tal-komponenti taċ-ċelluli. Arkitettura modulari tippermetti lill-anodi tat-titanju jgħix għal diversi ċikli ta' sostituzzjoni tal-membrana jekk l-assemblaġġi tal-elettrodi tal-membrana normalment ifallu wara 40,000 siegħa u anodi tat-titanju mibnija sew - jdumu 60,000 siegħa. Dan il-ħin ta 'utilizzazzjoni fit-tul inaqqas l-ispiża tal-metall prezzjuż amortizzat għal kull kilogramma ta' idroġenu. Il-monitoraġġ tal-prestazzjoni-ħin reali jintuża fil-manutenzjoni ta' tbassir biex jiġi ottimizzat l-iskedar tas-sostituzzjoni tal-komponenti. L-operaturi jistgħu jdewmu s-sostituzzjoni tal-anodu tat-titanju sakemm iseħħ deterjorament tal-prestazzjoni biex jimmassimizzaw l-investiment tal-metall prezzjuż. L-ispettroskopija tal-impedenza elettrokimika u l-analiżi tad-degradazzjoni tal-vultaġġ ibassru l-fallimenti, li jippermettu manutenzjoni skedata biex tnaqqas il-ħin ta 'waqfien u timmassimizza l-valur tal-komponent.

L-istituzzjonijiet tar-riċerka għandhom jikkomunikaw informazzjoni lin-negozji kummerċjali biex jaċċelleraw l-adozzjoni tat-teknoloġija tal-anodu tat-titanju ottimizzata tal-ispiża-. Il-laboratorji universitarji u l-istituti ta' riċerka jipproduċu ħafna ideat rivoluzzjonarji, iżda d-daqsijiet tal-produzzjoni industrijali u sitwazzjonijiet operazzjonali fid-dinja reali-jippreżentaw ostakli sostanzjali. Din it-trasformazzjoni hija possibbli permezz ta’ sħubijiet ta’ żvilupp kollaborattiv li jinkludu riċerka akkademika, produzzjoni u aċċess għas-suq. Inizjattivi konġunti jaċċelleraw ir-riċerka tal-materjali bażiċi u l-validazzjoni tal-inġinerija prattika, u jqassru l-kunċett-għal-proċess ta' kummerċjalizzazzjoni. Konsorzji tal-industrija għat-teknoloġiji tal-idroġenu ekoloġiku jikkoordinaw dejjem aktar l-għanijiet tar-riċerka u jiskambjaw informazzjoni bażika pre-kompetittiva filwaqt li jżommu differenza kompetittiva fl-implimentazzjonijiet individwali. Din l-istrateġija kollaborattiva hija speċjalment utli għal ditti ta'-daqs żgħir u medju b'ħiliet ta' manifattura jew aċċess għas-suq iżda kapaċità interna ta' riċerka limitata. Dawn l-organizzazzjonijiet jistgħu jaċċessaw-innovazzjonijiet avvanzati fl-anodi tat-titanju u javvanzaw l-industrija billi jingħaqdu ma' ekosistemi akbar ta' żvilupp tat-teknoloġija.
