Diska tal-filtru tal-metall sinterizzats huma elementi ta ' filtrazzjoni kompatti, diska-forma magħmula minn midja tal-metall poruż jew xibka tal-wajer sinterizzat f'saffi. Jintużaw meta assemblaġġ jeħtieġ żamma kkontrollata ta 'partiċelli, mogħdijiet ta' fluss definiti, appoġġ mekkaniku, jew protezzjoni għal komponenti downstream. Skont il-kostruzzjoni, id-diska tista 'tiġi prodotta minn trab-istainless steel sinterizzat, bronż, jew materjali kwalifikati oħra, jew minn malji tal-istainless steel sinterizzat.
Punt ewlieni għax-xerrejja huwa li "diska tal-filtru sinterizzat" ma tiddeskrivix kostruzzjoni waħda biss. Trab-diski sinterizzati u diski tal-malji sinterizzati għandhom strutturi differenti tal-pori u karatteristiċi tal-fluss, għalhekk it-tip tal-midja għandu jiġi kkonfermat qabel ma tiġi ffinalizzata speċifikazzjoni.
L-informazzjoni tal-manifattur telenka l-materjal, id-dijametru, il-ħxuna, iċ-ċentru-ġeometrija tat-toqba, il-ħtieġa tal-filtrazzjoni, il-mezz tax-xogħol, il-fluss, il-pressjoni, it-temperatura, u d-dettalji tal-installazzjoni bħala inputs importanti tal-għażla. NAVI Titanium jista 'jipprovdi Diski tal-Filtru tal-Metall Sinterizzat personalizzati skont dawn ir-rekwiżiti tal-applikazzjoni, b'appoġġ għad-daqs, forma, grad ta' filtrazzjoni, għażla ta 'materjal u konfigurazzjoni ta' installazzjoni, li jgħin lix-xerrejja jiksbu speċifikazzjoni adattata għat-tagħmir speċifiku u l-kundizzjonijiet operattivi tagħhom.
1. Għaliex Agħżel Diska-Element tal-Metall Poruż Forma ta' Diska?
Il-format tond huwa utli meta l-element ta 'filtrazzjoni għandu joqgħod għal akkomodazzjoni kompatta, valv, regolatur, sensor, żennuna, tagħmir tal-laboratorju, jew assemblaġġ OEM. Diska tal-metall poruża tista 'tipprovdi forma riġida u tista' tiġi maħduma madwar il-kundizzjonijiet mekkaniċi u termali tal-assemblaġġ.
Għal sistemi li jistgħu jerġgħu jintużaw, id-diski tal-malji tal-istainless steel sinterizzat jistgħu wkoll jinħaslu u jistgħu jerġgħu jintużaw. Dan jagħmilhom adattati fejn l-element huwa mistenni li jibqa 'f'servizz permezz ta' ċikli ta 'tindif ripetuti. L-għażla finali għandha tikkunsidra kontaminanti miżmuma, metodu ta 'tindif, kompatibilità tal-materjal, rekwiżit tal-fluss, u arranġament ta' installazzjoni.

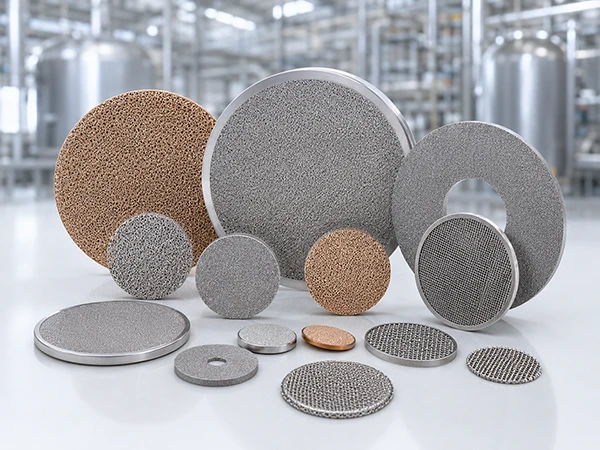

2. Formoli ta 'Diska tal-Filtru tal-Metall Sinterizzat Komuni
| Formola tad-Diska |
|
|
| Trab-Diska Sinterizzata | Metall poruż prodott minn trab kompatt u sinterizzat | Element riġidu poruż b'applikazzjoni-filtrazzjoni speċifika |
| Diska tal-malja sinterizzata | Malji tal-wajer ta 'l-istainless steel f'saffi sinterizzati fi struttura waħda tal-midja | Kostruzzjoni f'saffi kkontrollata u servizz li jista 'jerġa' jintuża |
| Washer-Diska Forma | Diska tonda b'toqba taċ-ċentru | Immuntar madwar xaft, fastener, jew passaġġ tal-fluss |
| Diska Poruża Ħoxna | Żieda fil-ħxuna b'korp poruż | Appoġġ mekkaniku jew fond addizzjonali tal-midja |
Il-ġeometrija tad-diska tista 'wkoll tiġi personalizzata bi truf imfassla, spallejn, skanalaturi, jew karatteristiċi oħra ta' lokalizzazzjoni. NAVI Titanium jappoġġja Diski tal-Filtru tal-Metall Sinterizzat personalizzati bbażati fuq tpinġijiet tal-klijenti, kampjuni jew dimensjonijiet speċifikati, li jippermettu li dawn id-dettalji ġeometriċi jiġu mqabbla ma 'rekwiżiti ta' assemblaġġ differenti. Għal partijiet ta' sostituzzjoni, tpinġija, ritratt ta'-parti antik, dimensjonijiet imkejla, jew kampjun fiżiku jistgħu jgħinu biex jiddefinixxu l-ġeometrija meħtieġa.
3. Materjali u Gradi ta 'Filtrazzjoni
Diska tal-filtru tal-metall sinterizzatL-għażla tal-materjal għandha tibda bil-mezz tax-xogħol u l-ambjent operattiv aktar milli d-dijametru tad-diska biss. L-azzar li ma jsaddadx huwa użat ħafna għall-filtrazzjoni tal-gass, likwidu, żejt, kimika u proċess. Il-bronż huwa komunement ikkunsidrat għal applikazzjonijiet ta 'filtrazzjoni pnewmatika, arja, gass, żejt, venting, u kompatti. Il-malji ta 'l-istainless steel sinterizzat jipprovdi għażla oħra fejn hija ppreferuta struttura f'saffi u li tista' terġa 'tintuża.
Il-manifattur bħalissa jelenka madwar 0.1–80 μm tul il-gradi disponibbli ta' trab-sinterizzat. Il-malji tal-wajer sinterizzat standard ta' ħames -saffi 316L huwa elenkat f'madwar 1-100 μm. Dawn iċ-ċifri huma firxiet ta' referenza aktar milli garanzija għal kull diska lesta.
| Fattur tal-Għażla |
|
Għaliex Jgħodd |
| Materjal | Azzar li ma jissaddadx 304/316L, bronż, jew għażla oħra kwalifikata | Għandu jkun adattat għall-mezz tax-xogħol u t-temperatura |
| Struttura tal-midja | Trab-malji sinterizzati jew sinterizzati | Taffettwa l-imġieba tal-fluss u tal-filtrazzjoni |
| Grad ta 'filtrazzjoni | Rekwiżit tal-pori jew tal-mikron | Jissettja l-livell ta' filtrazzjoni maħsub |
| Ħxuna | Ħxuna tad-diska lesta | Taffettwa r-reżistenza u l-ebusija |
| Żona effettiva | Żona poruża esposta wara s-siġillar | Jiddetermina l-erja attwali tal-fluss |
| Fluss operattiv | Rata tal-fluss tal-gass jew likwidu | Meħtieġa għall-valutazzjoni ta'-pressjoni |
Valur tal-mikron waħdu ma jiggarantixxix awtomatikament effiċjenza tat-tneħħija ta' partiċelli speċifiċi-. NAVI Titanium jista 'jaħdem mal-klijenti biex jiddefinixxi l-prestazzjoni tal-filtrazzjoni meħtieġa bbażata fuq id-daqs tal-partiċelli, l-effiċjenza fil-mira, il-fluss operattiv jew il-veloċità tal-wiċċ, u l-metodu tat-test, u jgħin biex tiġi stabbilita speċifikazzjoni aktar ċara qabel il-produzzjoni. Jekk ikun meħtieġ perċentwal ta' tneħħija definit, speċifika d-daqs tal-partiċelli, l-effiċjenza fil-mira, il-fluss operattiv jew il-veloċità tal-wiċċ, u l-metodu tat-test.
4. Kif Agħżel id-Diska t-Tajba
Ibda bl-applikazzjoni u mxi lejn ġeometrija dettaljata. L-ewwel identifika l-mezz: arja, gass, likwidu, żejt, jew fluwidu ieħor tal-proċess. Imbagħad iddefinixxi t-temperatura, il-pressjoni tal-linja, ir-rata tal-fluss, il-livell ta' kontaminazzjoni, u l-pressjoni differenzjali permissibbli tal-filtru nadif-.
Sussegwentement, agħżel l-istruttura u l-materjal tal-midja. Ikkonferma d-dijametru ta 'barra, il-ħxuna, id-dijametru taċ-ċentru-toqba jekk meħtieġ, il-ġeometrija tat-tarf, it-tolleranza, il-metodu tas-siġillar, u ż-żona tal-filtrazzjoni esposta. Dawn id-dimensjonijiet jistgħu jbiddlu l-erja poruża u r-restrizzjoni użabbli.
Għal applikazzjonijiet sensittivi ta'-waqgħa-tal-pressjoni, il-pressjoni differenzjali tal-filtru nadif-għandha tiġi evalwata fil-fluss operattiv meħtieġ. Grad ta 'filtrazzjoni fin ħafna jista' ma jkunx adattat jekk iż-żona tad-diska disponibbli hija żgħira wisq għall-fluss meħtieġ.
5. Fejn Jintużaw Diski tal-Filtru tal-Metall Sinterizzat?
Diska tal-filtru tal-metall sinterizzats huma adattati għal punti ta 'filtrazzjoni u protezzjoni kompatti madwar tagħmir industrijali.
| Applikazzjoni |
|
|
| Gass u arja kkompressata | Kontroll tal-partiċelli, venting, filtrazzjoni kompatta | Fluss u tnaqqis fil-pressjoni |
| Ċirkwiti tal-likwidu u taż-żejt | Filtrazzjoni tal-proċess u protezzjoni tal-komponenti | Viskożità, kontaminazzjoni, kompatibilità |
| Valvoli u regolaturi | Ipproteġi passaġġi żgħar tal-fluss | Diska tajbin u siġillar |
| Sensuri u strumenti | Tipprevjeni l-kontaminazzjoni ta 'passaġġi sensittivi | Livell ta 'filtrazzjoni u żona esposta |
| Tagħmir tal-laboratorju | Kondizzjonament tal-kampjun u filtrazzjoni pilota | Dimensjonijiet żgħar u riproduċibbiltà |
| Assemblaġġi pnewmatiċi | Fluss ta 'arja u venting | Materjal u ħtiġijiet tat-tindif |
| Tagħmir OEM | Sostituzzjoni jew element poruż integrat | Tpinġija, kampjun, tqassim ta 'installazzjoni |
Minħabba li d-diska tista 'tiġi prodotta f'daqsijiet żgħar tad-dwana, huwa utli fejn skartoċċ standard jew akkomodazzjoni kbira ma jkunx prattiku. Il-manifattur referenzjat jidentifika speċifikament ċirkwiti tal-gass u arja kkompressata, likwidu u żejt, valvi, regolaturi, sensuri, tagħmir tal-laboratorju, assemblaġġi pnewmatiċi, u assemblaġġi OEM personalizzati bħala oqsma ta 'applikazzjoni.
6. Trab-Diska sinterizzata vs Diska tal-malja sinterizzata
Iż-żewġ kostruzzjonijiet m'għandhomx jiġu ttrattati bħala interkambjabbli.
| Tqabbil |
|
|
| Kostruzzjoni bażika | Metall poruż prodott minn trab kompatt u sinterizzat | Saffi multipli ta 'xibka tal-wajer ta' l-istainless steel |
| Firxa ta' referenza tipika | Madwar. 0.1–80 μm | Madwar. 1–100 μm għal ħames-saffi standard 316L |
| Ġeometrija | Dijametru apposta, ħxuna u toqba taċ-ċentru | Dijametru tal-qtugħ tal-lejżer-u toqba taċ-ċentru |
| Tindif | Jiddependi fuq il-materjal u l-kontaminazzjoni | Strutturi li jistgħu jinħaslu/jintużaw mill-ġdid disponibbli |
| Vantaġġ ewlieni | Korp poruż riġidu | Midja f'saffi b'kostruzzjoni li tista 'terġa' tintuża |
L-għażla korretta tiddependi fuq l-applikazzjoni kompleta aktar milli n-numru nominali tal-mikron. NAVI Titanium jista 'jgħin lill-klijenti jevalwaw ir-rekwiżiti tal-applikazzjoni u jagħżlu kostruzzjoni tal-midja xierqa bbażata fuq il-ħtiġijiet tal-filtrazzjoni, il-karatteristiċi tal-fluss, ir-rekwiżiti tal-materjal u l-kundizzjonijiet operattivi. Il-paġna tas-sors tenfasizza wkoll li l-kostruzzjonijiet tal-malji tat-trab-sinterizzat u sinterizzat- għandhom jiġu speċifikati separatament minħabba li l-istrutturi tal-midja u l-karatteristiċi tal-fluss tagħhom huma differenti.
7. Personalizzazzjoni għal OEM u Partijiet ta 'Sostituzzjoni
Customdiska tal-filtru tal-metall sinterizzatil-manifattura hija ta 'valur meta l-filtru għandu jaqbel ma' assemblaġġ eżistenti. Personalizzazzjoni tipika tinkludi dijametru ta 'barra, ħxuna, toqba taċ-ċentru, rekwiżit ta' filtrazzjoni, profil tat-tarf, materjal, struttura tal-midja, żona tas-siġillar u metodu ta 'installazzjoni.
Għal proġetti OEM, it-tpinġija sħiħa tal-assemblaġġ hija preferibbli meta d-diska tkun iwweldjata, inkwadrata, ikklampjata jew miżmuma ġewwa parti oħra. Għal proġetti ta 'sostituzzjoni, komponent antik, ritratt ta' kampjun, skeċċ dimensjonali, jew kampjun fiżiku jistgħu jipprovdu punt tat-tluq għal reviżjoni tal-fattibilità.
L-approċċ orjentat lejn ix-xerrej-użat minn fornituri elettrokimiċi speċjalizzati huwa utli wkoll hawnhekk: iddefinixxi l-ambjent operattiv attwali u r-rekwiżiti tal-installazzjoni qabel ma tiffinalizza l-ġeometrija. Il-gwida tal-anodu tal-virga MMO ta 'HELE Titanium, pereżempju, titlob lix-xerrejja biex jikkunsidraw l-applikazzjoni, l-ambjent, iż-żona attiva, id-densità tal-kurrent, il-konnessjoni, l-installazzjoni u d-dokumentazzjoni qabel ma jagħżlu konfigurazzjoni tal-elettrodu. L-istess loġika tista 'tiġi applikata għall-komponenti tal-filtrazzjoni.
8. Kontroll tal-Kwalità u Evalwazzjoni tal-Fornitur
Għax-xerrejja industrijali, il-kwalità mhix biss dwar id-dehra viżwali. Fornitur għandu jkun kapaċi jirrevedi l-materjal, id-dimensjonijiet, l-istruttura tal-midja, ir-rekwiżit tal-filtrazzjoni, u l-kundizzjonijiet tal-installazzjoni lesti. NAVI Titanium isegwi approċċ iffukat fuq speċifikazzjoni-, jirrevedi dawn ir-rekwiżiti ewlenin mal-klijenti qabel il-produzzjoni biex jgħin biex jiżgura li d-Diska tal-Filtru tal-Metall Sinterizzat taqbel mal-kundizzjonijiet maħsuba tal-applikazzjoni u tal-assemblaġġ.
Reġistri utli jistgħu jinkludu dokumentazzjoni materjali, spezzjoni dimensjonali, spezzjoni viżwali, filtrazzjoni jew ittestjar tal-prestazzjoni meta speċifikati, u traċċabilità tal-ordnijiet. NAVI Titanium jista 'jappoġġja lill-klijenti b'rekwiżiti ta' spezzjoni u dokumentazzjoni korrispondenti, filwaqt li l-arranġamenti tal-ittestjar jistgħu jiġu definiti skont l-ispeċifikazzjoni teknika miftiehma. Jekk l-effiċjenza tat-tneħħija tal-partiċelli-parti mill-aċċettazzjoni, id-daqs tal-partiċelli tat-test, il-perċentwal tat-tneħħija fil-mira, il-fluss operattiv, u l-istandard tat-test għandhom jiġu miftiehma qabel il-produzzjoni.
Fornitur kapaċi għandu wkoll jiddistingwi bejn klassifikazzjoni tal--daqs tal-pori u dikjarazzjoni tal-effiċjenza tal-filtrazzjoni ttestjata-. Dan jgħin biex jipprevjeni nuqqas ta 'ftehim waqt il-kwalifika OEM u x-xiri. Is-sors tal-prodott jinnota speċifikament li l-valuri tal-mikron jew tal-pori waħedhom ma jistabbilixxux effiċjenza tat-tneħħija tal-partiċelli lesti-. NAVI Titanium jista' jgħin biex tiċċara d-differenza bejn il-klassifikazzjonijiet tal-filtrazzjoni nominali u r-rekwiżiti bbażati fuq il-prestazzjoni- waqt ir-reviżjoni tal-ispeċifikazzjoni, u jagħti lix-xerrejja OEM u industrijali bażi aktar ċara għall-evalwazzjoni u l-aċċettazzjoni tal-prodott.
